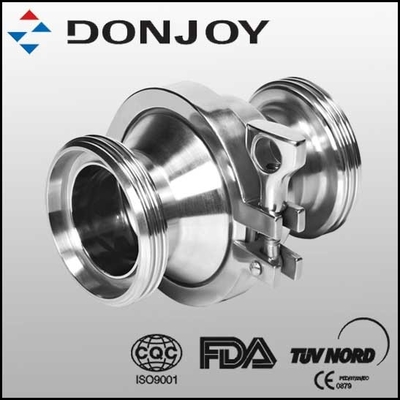

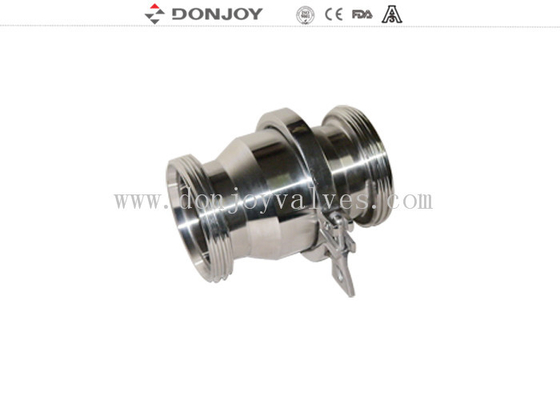

Body Clamp Aansluiting Hydraulische Cilinder Terugslagklep, Draadaansluiting terugslagklep
Specificatie
| Productnaam: |
SS304/SS316L Terugslagklep, Niet-retentie klep, body clamp aansluiting |
| Kleplichaammateriaal: |
SS304 of SS316L |
| Afdichtingsmateriaal: |
EPDM |
| Max. Werkdruk: |
10Bar |
| Openingsdruk: |
0.1-0.3bar |
| Max. Werktemperatuur: |
120 graden C |
| Beschikbare maat: |
3/4" - 3 1/2" , DN15-DN100 |
| Beschikbare aansluiting: |
Draad, Las, Clamp |
| Beschikbare standaard: |
DIN, SMS, 3A |
| Certificaat: |
FDA, CE |
Beschrijving:
Hydraulische Terugslagkleppen
1. Gemakkelijk te demonteren
2. Klein formaat constructie
3. DIN11851 aansluiting (standaard)
Toepassingen:
1. Een terugslagklep is een klep die voorkomt dat de vloeistof terugstroomt en ervoor zorgt dat deze slechts in één richting stroomt.
2. Het kan worden gebruikt om terugstroming te voorkomen en waterslag te vermijden
3. Het wordt gebruikt in de voedselverwerkende, dranken-, wijn-, olie-, cosmetica-, farmaceutische en chemische industrie.
Technische Informatie
• Een sanitaire terugslagklep kan variëren in grootte van 1/2″ tot 4″.
• De eindverbinding kan worden gestomplast, sanitair tri-clamped, geschroefd of anderszins op verzoek.
• De maximale werkdruk is 10 bar (145psi)
• Kleppen zijn beschikbaar voor de volgende openingsdrukken:
4.35psi (0.3bar) voor DN25
2.9psi (0.2bar) voor DN32-40
1.45psi (0.1bar) voor DN50-100
• De temperaturen waarbij de kleppen functioneren, afhankelijk van het materiaal, variëren van:
EPDM 14°F tot 248°F (-10℃ tot 120℃)
SILICONE -22°F tot 356°F (-30℃ tot 180℃)
VITON (FPM) 23°F tot 356°F (-5℃ tot 220℃)
Teflon (PTFE) -4°F tot+482°F (-20℃ tot 250℃)
• De oppervlakteafwerking kan Ra 32μin (0.8μm) zijn als standaard, of beter op verzoek.
Dingen om in gedachten te houden bij het installeren van een sanitaire terugslagklep
Sanitaire terugslagkleppen kunnen horizontaal of verticaal worden geïnstalleerd. De volgende specificaties moeten echter worden gevolgd voor kogel- en schijfkleppen:
– Kogelterugslagklep –
In een verticale opstelling moet het product van onder naar boven stromen, zodat de zwaartekracht de kogel in en uit de zitting kan duwen.
In een horizontale opstelling moet het gebogen gedeelte van de klep rechtop staan en in een hoek van 90 graden ten opzichte van de pijp. Dit zorgt ervoor dat de klep vrij afvoert en de kogel goed zit.
– Schijfterugslagklep –
Schijfterugslagkleppen zijn niet vrij afvoerend in een verticale opstelling. Daarom moeten ze, om vrij afvoerend te zijn, in een horizontale positie staan.
Tekening
Verpakkingsdetails
Bubble pack voor elke klep.
Buitenverpakking zijn kartonnen of multiplex kisten.
Of volgens het verzoek van de klant.
