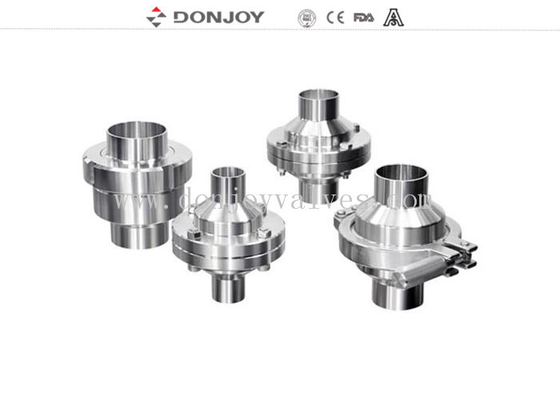

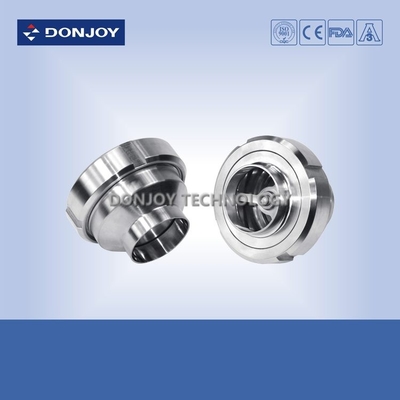

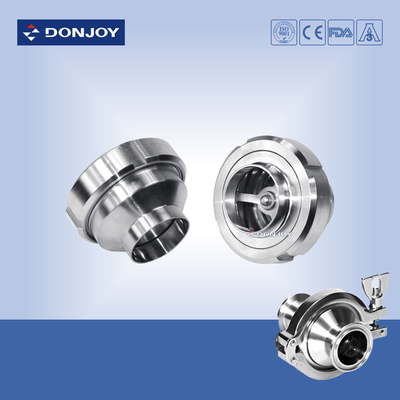

Professionele 3 inch hydraulische terugslagkleppen die terugstroming voorkomen met FPM-pakking
Optie van hydraulische terugslagkleppen
1. Aansluiting: Lassen, Draad
2. AFDICHTING: NBR, FPM, PTEF, allemaal volgens FDA177.2600
3. Standaard: DIN, SMS, RJT, IDF, ISO, 3A
Specificatie
| Productnaam: |
3", SS316L Sanitary Terugslagklep, Draad Terugslagklep die terugstroming voorkomt |
| Materiaal klepbehuizing: |
SS304 of SS316L |
| Afdichtingsmateriaal: |
EPDM |
| Max. werkdruk: |
10 bar |
| Openingsdruk: |
0,1-0,3 bar |
| Max. werktemperatuur: |
120 graden C |
| Beschikbare maat: |
1/2"-4" , DN10-D100 |
| Beschikbare aansluiting: |
Draad, Lassen |
| Beschikbare standaard: |
DIN, SMS, 3A |
| Certificaat: |
FDA, CE |
Toepassingen:
1. Een terugslagklep is een klep die voorkomt dat de vloeistof terugstroomt en ervoor zorgt dat deze slechts in één richting stroomt.
2. Het kan worden gebruikt om te voorkomen dat de stroom terugkeert en waterslag te voorkomen
3. Het wordt gebruikt in de voedselverwerkende industrie, dranken, wijn, olie, cosmetica, farmaceutische en chemische industrie.
Tekening
Werkingsprincipe
De klep opent wanneer de druk van de vloeistof de druk op de veer overschrijdt. Wanneer de twee drukken gelijk zijn, sluit de klep. Een sterkere tegendruk zorgt er ook voor dat de klep sluit.
Waar worden sanitaire kleppen voor gebruikt?
Sanitaire kleppen zijn kleppen met twee poorten die twee afzonderlijke openingen op hun behuizing hebben. Vloeistof komt binnen via de ene opening en verlaat de andere. Deze kleppen helpen bij toepassingen die vereisen dat vloeistoffen slechts in één richting stromen.
Sanitaire kleppen zijn er in twee vormen: horizontaal en verticaal.
Horizontale kleppen zijn geschikt voor horizontale leidingen die zelfloze kleppen nodig hebben
Verticale kleppen kunnen worden gebruikt in zowel verticale als horizontale installaties; in horizontale toepassingen helpen verticale kleppen wanneer zelfloze kleppen de pomp niet kunnen primen en de temperatuurcontinuïteit niet kunnen handhaven
In het geval van horizontale veerterugslagkleppen duwt de productstroom een schijf in de klep weg van de zitting. Wanneer de voorwaartse stroomdruk wordt verwijderd, brengt de elektrolytisch gepolijste veer de schijf terug naar zijn oorspronkelijke positie en houdt deze tegen de zitting om deze gesloten te houden. Terugstroomdruk zal de schijf ook in de gesloten positie dwingen.
Terugslagkleppen helpen in scenario's die de evacuatie van procesleidingen vereisen. Dit kan om een groot aantal redenen gebeuren, vooral die met productterugwinning of drainage. Sommige toepassingen vereisen mogelijk ook luchtbeweging op de producten in de pijpleidingen of in de tanks waarnaar ze leiden. Terugslagkleppen kunnen dit bereiken.
Dingen om in gedachten te houden bij het installeren van een sanitaire terugslagklep
– Kogelterugslagklep –
In een verticale opstelling moet het product van onder naar boven stromen, zodat de zwaartekracht de kogel in en uit de zitting kan duwen.In een horizontale opstelling moet het gebogen gedeelte van de klep rechtop staan en 90 graden ten opzichte van de pijp. Dit zorgt ervoor dat de klep vrij kan afvoeren en dat de kogel goed zit.
– Schijf-terugslagklep –
Schijf-terugslagkleppen zijn niet zelflozend in een verticale opstelling. Daarom moeten ze, om zelflozend te zijn, in een horizontale positie staan.
Certificaat
Donjoy produceert producten die gecertificeerd zijn door 3A, CE, FDA enzovoort, volgens de GMP-, EHEDG-standaard. De productie handhaaft strikt het ISO9001-2008 managementsysteem.
