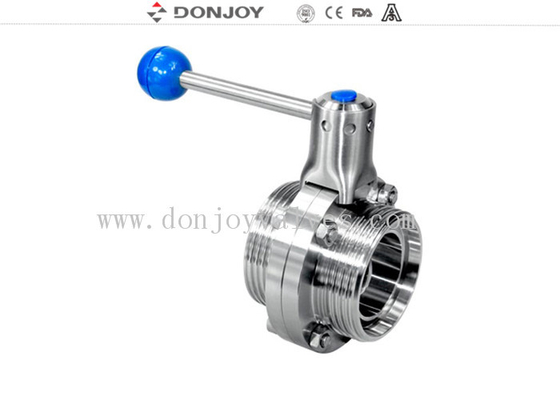

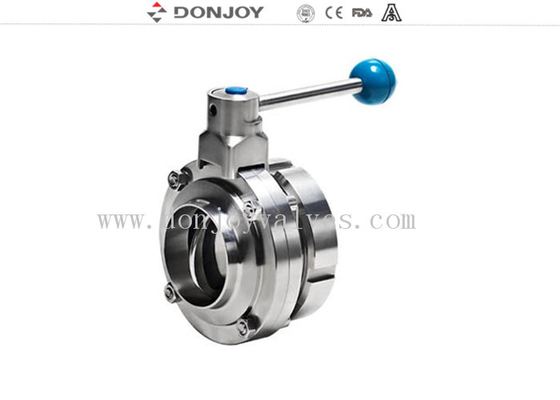

DONJOY hiqh kwaliteit sanitair roestvrij staal 304 / 316L DN 50 vlinderskleppen enkel gespeld en DIN gedraaid
Technische specificaties
Max.druk: 10 bar ((DN25-DN100), 8 bar (DN125-DN150), 5 bar ((DN200-DN300)
Min. druk:0.2Bar
Werktemperatuur: -10°C tot +120°C (EPDM)
Specificaties
|
Productnaam:
|
Roestvrij staal 304/316L, DN 50
met draad Butterfly-klep
|
|
Materiaal van de klep:
|
SS304/316L
|
|
Gezegelmateriaal:
|
EPDM (standaard) FPM/SILICON/NBR, FDA177.2600
|
|
Maximale werkdruk:
|
10 Bar
|
|
Max. Werktemperatuur:
|
120 graden C
|
|
Beschikbare afmetingen:
|
DN10-DN300, 1/2 "-12"
|
|
Beschikbare verbinding:
|
Klem/las/draad/speciale aansluiting
|
|
Beschikbare standaard:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Gebruikelijk:
|
Handmatig, pneumatisch, elektrisch.
|
|
Aanbrengen:
|
Twee-positie handvat, drie-positie handvat, vier-positie trekhandvat, meerpositie plastic handvat en meerpositie
handvat van roestvrij staal
|
|
Beheersing:
|
Smart valve positioner / C-TOP-besturing / positie sensor
|
|
Certificaat:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO
|
|
Toepassingsgebied
|
Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, enz.
|
|
Model van plastic multi-positie handvat:
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
|
Installatie van het handvat:
|
Aan één zijde van de klep
|
Ontwerp en kenmerken
Compact en robuust ontwerp
Beschikbare maten DN25-DN300 ((1/2"-12")
Multi-Position handvat is geschikt tot DN100/4"
Trekhand is geschikt tot DN25-DN300 ((1/2"-12")
PED97/23EG
FDA.177.2600
De klep kan worden vervangen met elk soort verbinding
Verbinding
met een breedte van niet meer dan 50 mm
Toepassing
Gebruikt in de voedselverwerkende, farmaceutische en chemische industrie.
Werkingsbeginselen
Kan automatisch worden bediend via de actuator of handmatig met het handvat
Het handvat blokkeert de klep in de OPEN of CLOSED positie, zeker, er zijn de andere positie beschikbaar.
De aandrijver duwt de zuiger van de asbeweging in 90 graden zodat hij de vlinderklep bedient.
Verscheidene handgrepen
1Trek aan de handgreep.
2,Multi-Position Handle ((Blauwe Plastic)
3.Multi-position handvat (roestvrij staal) sluitbaar
Verpakking
Bubbelpakket voor elke klep.
De buitenverpakking is karton of multiplex.
Of op verzoek van klanten.
Detail van de levering
Meestal binnen 20 dagen na ontvangst van T/T aanbetaling.
Werkmoment ((N.M.)
|
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3 cm
|
DN80
|
DN100/4"
|
DN125
|
DN 150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
