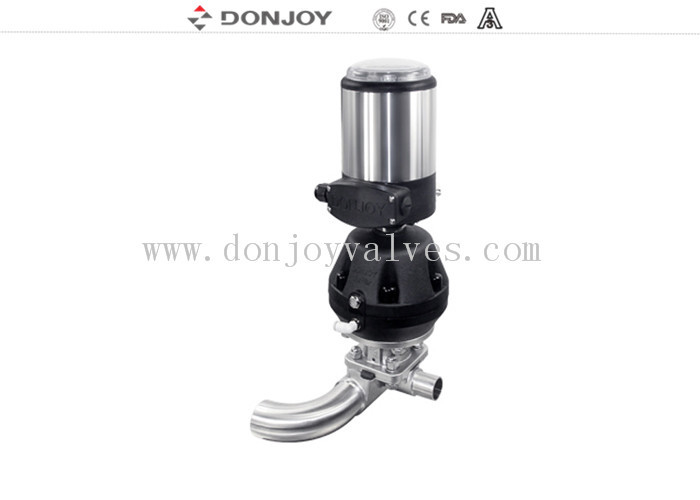

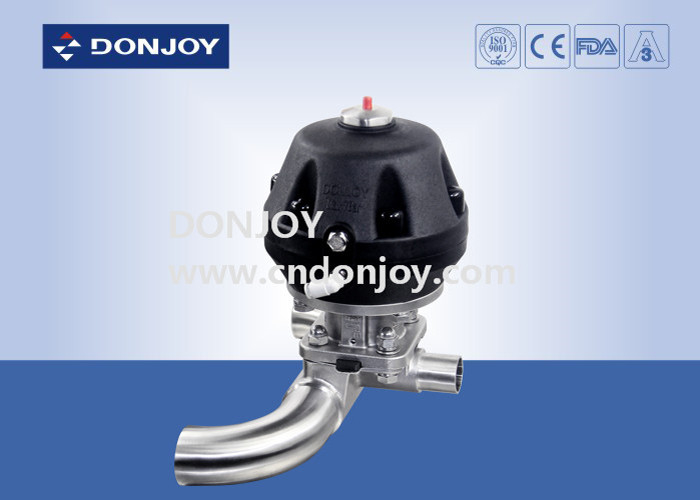

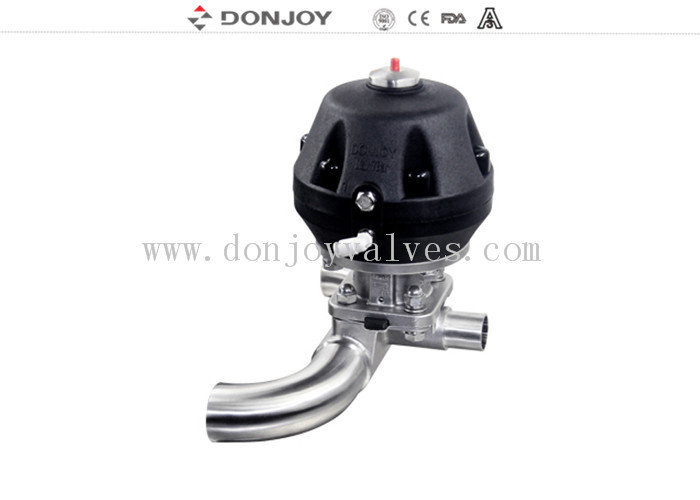

Pneumatische Plastic u-het Diafragmaklep van de type driemanier met Gelaste Einden

Pneumatische Plastic u-het Diafragmaklep van de type driemanier met Gelaste Einden

Specificaties


Beschrijving
Diverse configuratie van Diafragmaklep

Pneumatische Verrichting
1. Didaphragmklep met Instelmechanisme/Procescontrolemechanisme (IL-BOVENKANT)
2. Diafragmaklep met Controleeenheid (c-Bovenkant) Mimi c-bovenkant
 3. De Regelgever van de kleppositie
4. De Module van de positiesensor
5. Roestvrij staalactuator
6. Plastic Actuator

Elektrische Verrichting
7. Elektrische Diafragmaklep

Handverrichting
8. Plastic Handvat ‚
9. Roestvrij staalhandvat

Het Materiaal van het kleplichaam
10. Lichaam: Het gieten/Smeedstuk

Toepassingen:
De diafragmakleppen, manueel of pneumatisch gewerkt, worden specifiek ontworpen voor gebruik op hygiëne en aseptische processen in de farmaceutische industrieën.
De klep is uitstekend voor datatransportbesturing evenals open/dichte controle.
De diafragmakleppen zijn beter in eigenschap van stroom in vergelijking met andere kleppen. Het moet eaiser schoonmaken en beter om de substantie met deeltjes te verwerken. Het fenomeen van luchtzak is zeldzaam tijdens toepassing van datatransportbesturing.

Kleplichaam:
De spatie van het smeedstuklichaam is door een stuk van roestvrij staalbaar, in het smeedstukproces, samen met het smeedstuk op hoge temperatuur verstrek, door uitdrijving de lege vormverandering, door het smeedstuk na hogere lichaamsdichtheid, de structuur meer eenvormig is, geen zandgat en andere onzuiverheden. Dan door verwerking draagt het centrum de hoge precisie aanpassing.

Het gietende lichaam wordt gemaakt door het model van de vormparaffine, paraffine modelinfitration in ceramisch, om het gehele lichaam te laten de vorm van de vormoppervlakte in de was zetten een laag van sterke ceramisch. De vorm van de smeltingswas, dan in het smelten van de roestvrij staaloplossing, na het koelen slag van de verschijning van ceramisch, wordt leeg lichaam gemaakt tot uo. Het gieten de grootte is zeer nauwkeurig, is de uitgaande verschijning vlot, schoon en proper.

Werkende Principes

1. Het diafragma verstrekt de lichaamsverbinding evenals de zetelverbinding. Er zijn geen wegen aan het buitenmilieu, zo het geschikt voor aseptische processen

2. Wanneer de klep een drukstootkussen wordt gesloten dat de diafragmabewegingen naar het verzegelende gezicht op het lichaam steunt. Wanneer de drukplaat zich beweegt buigt het diafragma en neer op het zetelgebied in het centrum van lichaam zo het sluiten van de stroomweg door het lichaam gedwongen.

3. De interverhouding van lichaam aan de drukplaat verhindert over compressie van het diafragma

4. De klep kan handverrichting en de pneumatische bovenkanten van de verrichtingscontrole van solenoïdekleppen zijn

Cetificate van Diafragmaklep

1.All de synthetische hars en het additief zijn voldoen aan FDA-Certificatie.

2.Material de chemische samenstelling, de fysische eigenschappen en het productieproces zijn gedocumenteerd.

3,3-consistentie de authentificatie

4.CE-PED/97/23/EC

5.EN 10204-3.1

Diafragma van de klep

1. EPDM+PTFE (Kleefstof) de Diafragmatablet heeft hoge chemische weerstand, hoge stabiliteit, goede flexibity, verzegelen het met lange levensuur, hoge, geen codedegeneratie, en uitgevoerd door temperatuurschommelingen geen uitstekende prestaties, of het thermische cyclus, koude cyclus, of het systeem van de stoomdesinfectie is.

Sepcification: 1-3“, DN20-DN80

Temperatuur: - 20 aan 120degree

2. (Afzonderlijk) EPDM+PTFE Het kan vermindert de diafragmatolerantie en het proling van de levensduur van het diafragma

Sepcification: 1-4“, DN20-DN100

Temperatuur: - 20 aan 150degree

3 de enige verbinding (EPDM/SILICONE/FPM), Rubberdiafragma bedde een laag van gevulcaniseerde vezellaag verbetert in zijn mechanische eigenschappen, dan diafragma in druk en temperatuur hase hoge verbindingsstabiliteit, die vezel versterken die in roestvrij staalbout verharden, om betere rubber en metaalband samen te verzekeren. Zo is het geschikt voor gebruik in vacuümmilieu.

Sepcification: 1-4“, DN20-DN100

Temperatuur: - 10 aan 120degree

4. De minipakking van het typediafragma (EPDM, SILICONE, FPM, EPDM+PTFE)

Sepcification: 1/4“ - 3/4“, DN6-DN15

Temperatuur: - 20 aan 150degree

Oppervlaktebehandeling:

1.For opgepoetst mechanisch: Binnenra<0.5μm, buiten: Van 1-4 die“, onder 1“ met opgepoetste spiegel zandstralen

Als Behoefte meer inforamtion, gelieve ons direct te contacteren.

Markering: Donjoykleppen, Diafragmaklep, BPE-Klep
