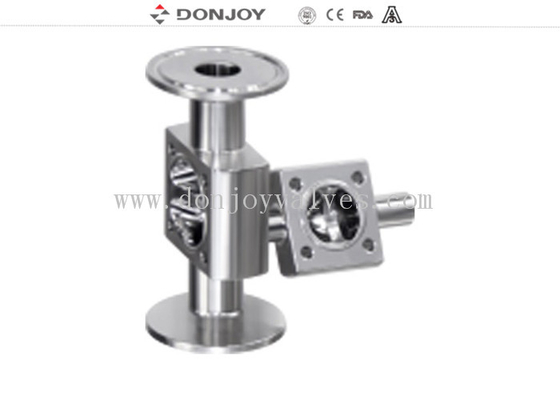

1/2 inch Multi-poort roestvrij staal diafragma klep, Lasverbinding 3 poort klep

1/2 inch multi-poort roestvrijstalen membraanafsluiter, lasaansluiting 3 poorts kleppen

1. Membraanafsluiter met Positieregelaar/Procesregelaar (IL-TOP)

2. Membraanafsluiter met Regeleenheid (C-Top)

3. Kleppositieregelaar

4. Kunststof handvat

5. Roestvrijstalen handvat

6. Roestvrijstalen actuator

7. Kunststof actuator

8. Behuizing: Gietstaal / Smeedstaal / Ronde stalen klepbehuizing

Specificaties

Toepassingen

Membraanafsluiters, handmatig of pneumatisch bediend, zijn specifiek ontworpen voor gebruik in hygiënische en aseptische processen in de farmaceutische industrie.

De klep is uitstekend geschikt voor debietregeling en open/dicht regeling.

De membraanafsluiters zijn beter qua debiet in vergelijking met andere kleppen. Het is gemakkelijker schoon te maken en beter om de substantie met deeltjes te verwerken. Het fenomeen van luchtbellen is zeldzaam tijdens de toepassing van debietregeling.

Klepbehuizing

Smeedstalen behuizing blank is door een stuk roestvrijstalen staaf, in het smeedproces, samen met de hoge temperatuur smeden, door extrusie blank vormverandering, door het smeden na behuizing dichtheid hoger, de structuur is uniformer, geen zandgat en andere onzuiverheden. Vervolgens door het bewerkingscentrum de hoge precisie bewerking uitvoeren.


Gietstalen behuizingwordt gemaakt door het wasmodel van de mal, het wasmodel infiltratie in keramiek, om het hele lichaam wasmodel oppervlak een laag sterk keramiek te laten vormen. Smelt wasmodel, dan in het smelten van de roestvrijstalen oplossing, na afkoeling de verschijning van keramiek afslaan, blank lichaam is gemaakt. Gietmaat is zeer nauwkeurig, de uiterlijke verschijning is glad, schoon en netjes.

Structuurkenmerken

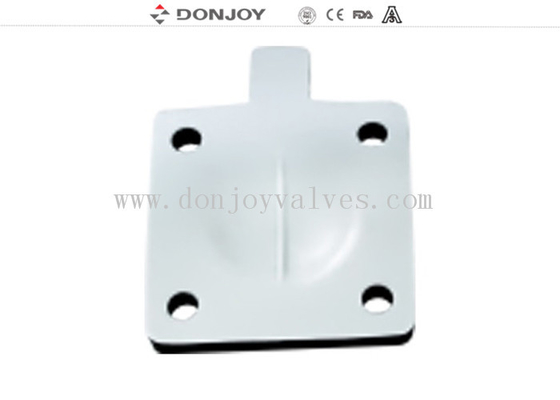

Nieuw membraanontwerp.

Onderhoud is eenvoudig, veilig en gemakkelijk te bedienen.

Zelf-ledigende functie.

Had uitstekende KV-waarde.

CIP/SIP sterilisatie en reiniging.

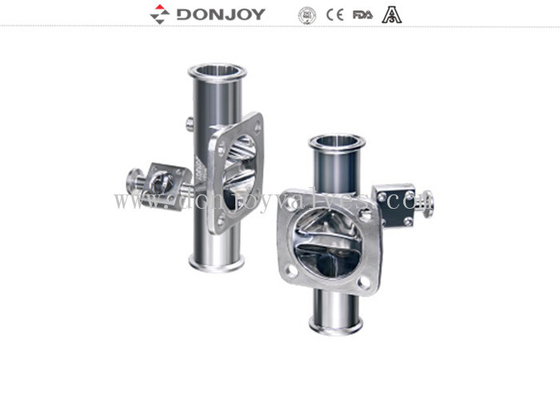

M-53A Type Multiport membraanafsluiter

Drie regelkleppen, 5 poorten

Een waterpuntzitting

Twee geïntegreerde gesloten-lus bemonsteringsklepzittingen

Suggestie S1 up installatie

M-64A Type Multiport membraanafsluiter

Vier regelkleppen, 6 poorten

Steriele klepblok en poorten zijn gemaakt van roestvrijstalen blok,

Multifunctioneel blok met verschillende geïntegreerde toepassingen, punt van gebruik WFI, bemonstering,

condensaatafvoer, vullen in grotere vaten, aftappen, steriele stoomtoevoer voor SI

Productontwerp
