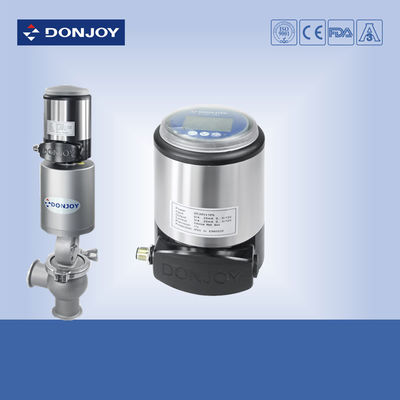

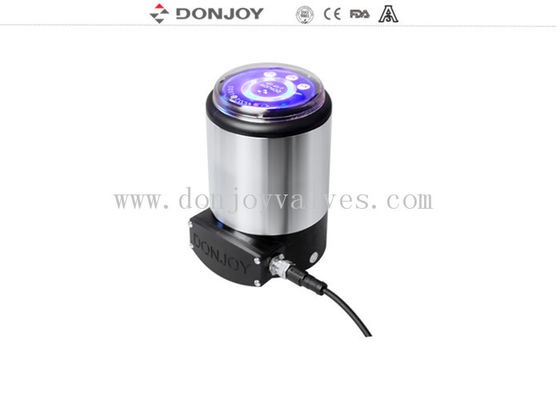

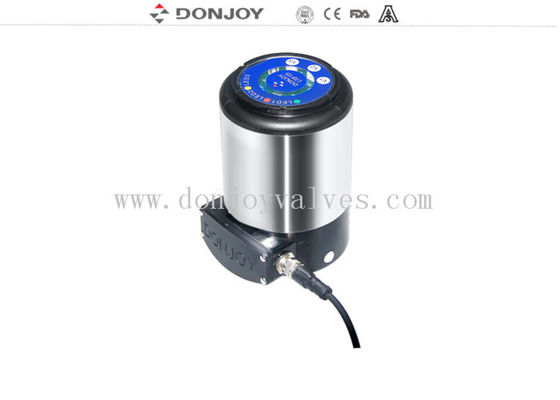

5.0-7.0 het instelmechanismeapparaat van de bar intelligent klep, profibuscontrolemechanisme, Klepcontrolemechanisme

5.0-7.0 versper intelligent van de het Apparaten Netto BUS van het klepinstelmechanisme de Controlece/ISO/FDA

SPECIFICATIE


Toepassingen
Het controlemechanisme (IL - BOVENKANT) wordt hoofdzakelijk gebruikt in de systemen van allerlei vloeibare procesbeheersing en datatransportbesturing.

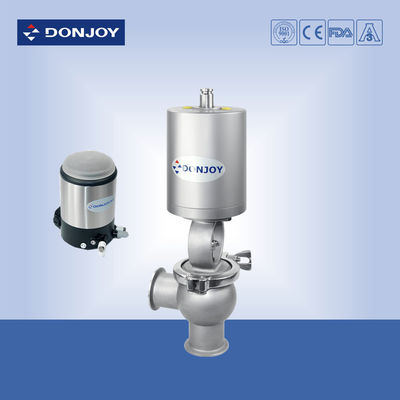

IL - de BOVENKANT zou aan allerlei actuators in lineaire motie, zoals de pneumatische klep van de hoekzetel, diafragmaklep, vleugelklep, bolklep en kogelklep enz. kunnen worden geïnstalleerd die de kleppen voor het regelen van stroom zijn.
IL - de BOVENKANT zou aan actuators kunnen gemakkelijk worden geïnstalleerd die voor de situatie van hoge zuiverheid geschikt zijn.

Eigenschap
0/4 - 20mA aan 0 - 5/10V-signaalinput (norm)
0/4 - 20mA-de positie koppelt (facultatieve) terug output
(Facultatieve) controle van de apparaten de Netto BUS
Lineaire motie/Roterende (facultatieve) motieactuator
Macht: DC.24V
Pneumatische druk: 5.0-7.0 bar
Schakelaar: G1/8“
Mate van bescherming: IP67
Technische eigenschappen
De controle zou gebruik kunnen zijn als instelmechanisme of procescontrolemechanisme.
Als instelmechanisme, kon het de kleppositie volgens vastgesteld punt plaatsen.
Aangezien een procescontrolemechanisme, MPU het signaal van controle zal worden ontvangen door plaatsende positiewaarde van klep met daadwerkelijke positie van klep, door het algoritme van de BEELDcontrole te vergelijken, zal het procescontrolemechanisme de klep aan het nauwkeurige doelinstelmechanisme van klep drijven.
Het controlemechanisme wordt samengesteld uit MPU, opsporingseenheid door signaal te controleren, positiedetector, LCD vertoning, toetsenbord en piezoelectric klep etc….

Installatie
Het is zeer eenvoudig installeert het controlemechanisme en actuator, en de vertoningspositie van LCD zou kunnen worden aangepast.
Om de transparante dekking in richting tegen de wijzers van de klok in neer te nemen, en toen:
Om toetsenbord in werking te stellen, om de basis en 2 schroeven los te maken door M5-moersleutel te gebruiken;
Om het willen gemakkelijk te roteren en het aan te passen aan de vertoningsrichting zou u, zou de 2 schroeven door moersleutel en opnieuw aanspannen;
Om einddoos los te maken, onderaan de 4 schroeven te nemen en de doos te openen, en volgens verbindingsdiagram te werken. (Niet-professioneel is verboden om te werken.)
Het vergt schakelaar om het controlemechanisme met actuator te combineren.

Ordeinformatie
