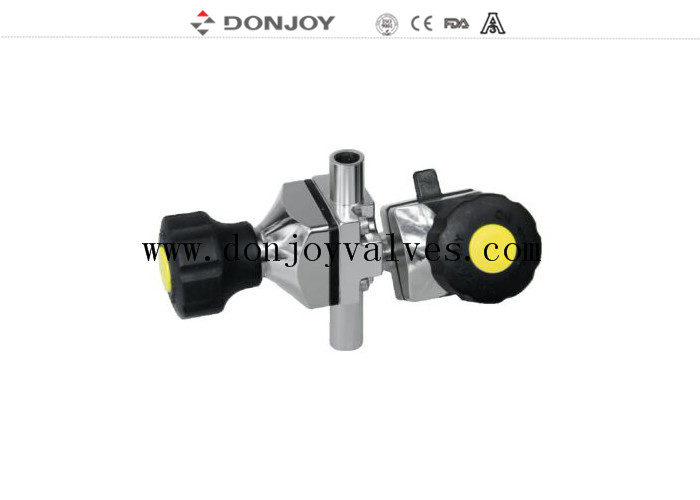

Donjoy pneumatische multiport sanitaire diafragma klep DN15

Donjoy pneumatische Multiport Sanitary Membraanafsluiter DN15

Specificaties


Beschrijving
 Verschillende configuraties van membraanafsluiters
 1.      Membraanafsluiter met Positieregelaar/Procescontroller (IL-TOP)
 2.      Membraanafsluiter met Besturingseenheid (C-Top)
 3.      Kleppositieregelaar
 4.      Positiesensormodule
 5.      Kunststof handvat
 6.      Roestvrijstalen handvat
 7.      Roestvrijstalen actuator
 8.      Elektrische membraanafsluiter
 9.      Kunststof actuator
 10.    Behuizing: Gieten / Smeden


Werkingsprincipes

1. Het membraan zorgt voor de afdichting van de behuizing en de zitting. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen

2. Wanneer de klep gesloten is, beweegt een drukvlak dat het membraan ondersteunt naar het afdichtvlak op de behuizing. Wanneer de drukplaat beweegt, buigt het membraan en wordt het naar beneden gedwongen op het zitoppervlak in het midden van de behuizing, waardoor het stroompad door de behuizing wordt afgesloten.

3. De wisselwerking van de behuizing met de drukplaat voorkomt overmatige compressie van het membraan

4. De klep kan handmatig worden bediend en pneumatisch worden bediend met solenoïdekleppen

Certificaat van membraanafsluiter

1. Alle synthetische harsen en additieven voldoen aan de FDA-certificering.

2. De chemische samenstelling, fysische eigenschappen en het productieproces van het materiaal zijn gedocumenteerd.

3. 3-a consistentie de authenticatie

4. CE-PED/97/23/EC

5. EN 10204-3.1

Membraan van de klep

1. EPDM+PTFE (Zelfklevend)Membraantablet heeft een hoge chemische bestendigheid, hoge stabiliteit, goede flexibiliteit, lange levensduur, hoge afdichting, geen code degeneratie en wordt niet beïnvloed door temperatuurschommelingen, uitstekende prestaties, of het nu gaat om thermische cycli, koude cycli of stoomdesinfectiesystemen.

Specificatie: 1-3", DN20-DN80

Temperatuur: -20 tot 120 graden

2. EPDM+PTFE (Afzonderlijk) Het kan de membraantolerantie verminderen en de levensduur van het membraan verlengen

Specificatie: 1-4", DN20-DN100

Temperatuur: -20 tot 150 graden

3 Enkele afdichting (EPDM/SILICONE/FPM), Rubberen membraan ingebed met een laag gevulkaniseerde vezellaag verbetert de mechanische eigenschappen, dan heeft het membraan bij druk en temperatuur een hoge afdichtingsstabiliteit, versterkende vezelverharding in roestvrijstalen bout, om zo een betere verbinding tussen rubber en metaal te garanderen. Het is dus geschikt voor gebruik in een vacuümomgeving.

Specificatie: 1-4", DN20-DN100

Temperatuur: -10 tot 120 graden

4. Mini type membraanpakking (EPDM, SILICONE, FPM, EPDM+PTFE)

Specificatie: 1/4"-3/4", DN6-DN15

Temperatuur: -20 tot 150 graden

Oppervlaktebehandeling:

1. Voor mechanisch gepolijst: Binnen Ra＜0.5μm, Buiten: Van 1-4" Zandstralen, Onder 1" met spiegel gepolijst

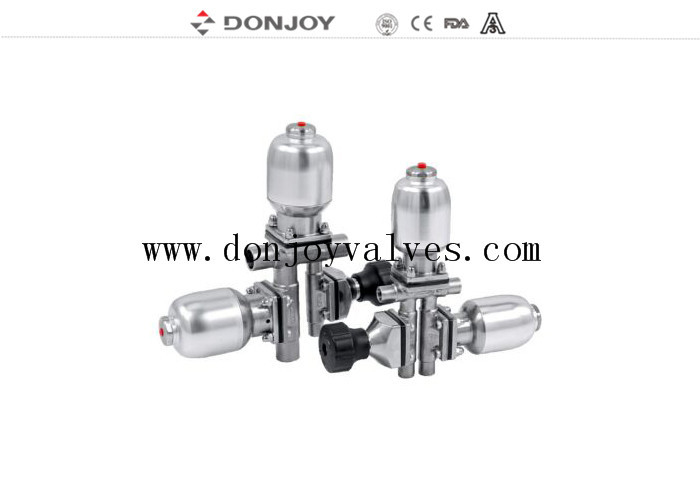

Klepcombinatie

GMP KLEP: Wordt voornamelijk gebruikt in hoogzuiver water of andere distributiesystemen van waterpunt verticale buisweg, die effectief pijpleiding deadleg kan verminderen. een van de kleppen geplaatst in een verticale positie de export is een geen bacteriële broed- of proces kruisbesmetting monster mond wanneer de klep open

SAP KLEP: Wordt voornamelijk gebruikt in een horizontaal pijpleidingsysteem, hoofdklep geplaatst in een horizontale positie en handhaaft een bepaalde zelfledigende hoek, dan doorgangsgat in het laagste afvoerpunt van de hoofdklep waterweg.

Bediening:
