Plaats van herkomst:
China
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
IL-hoogste-s
contacteer ons
Video
Video

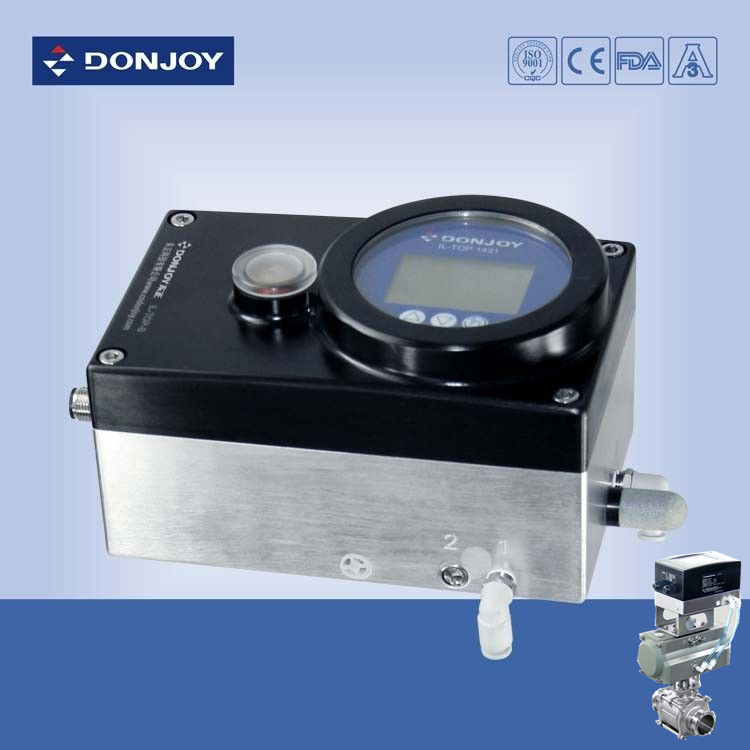

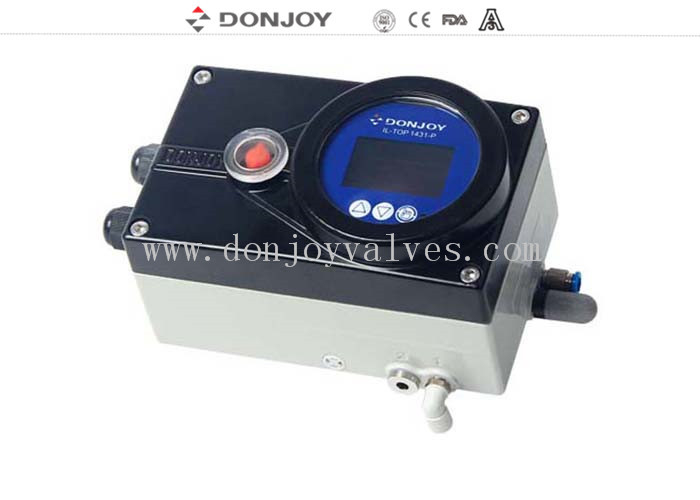

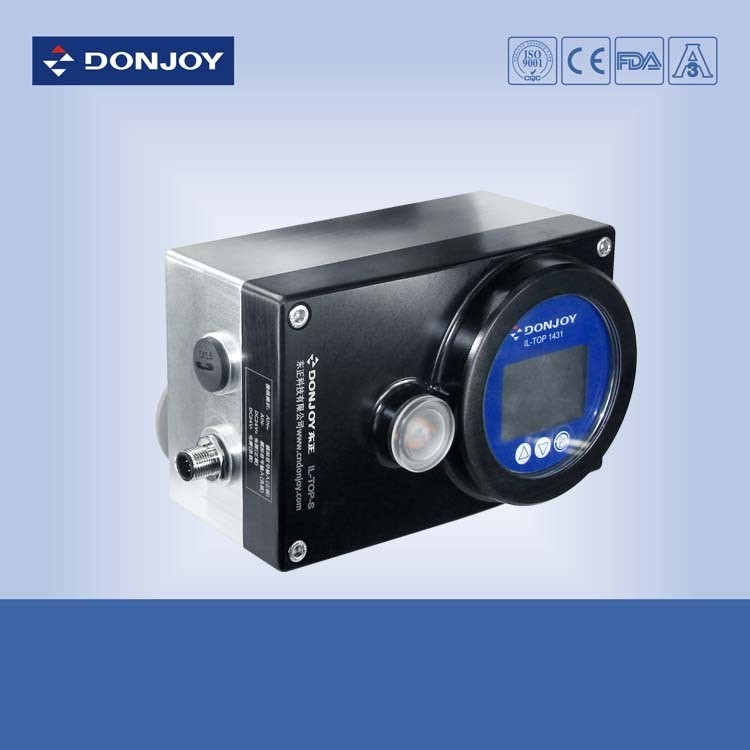

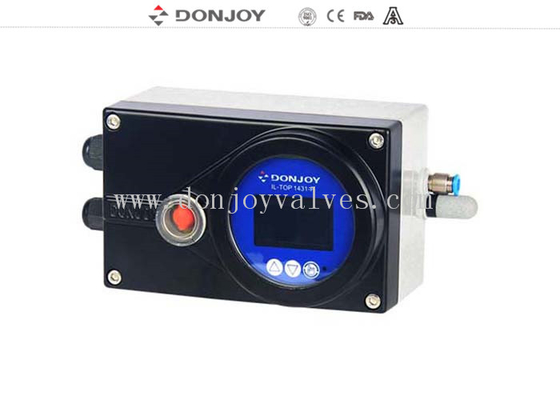

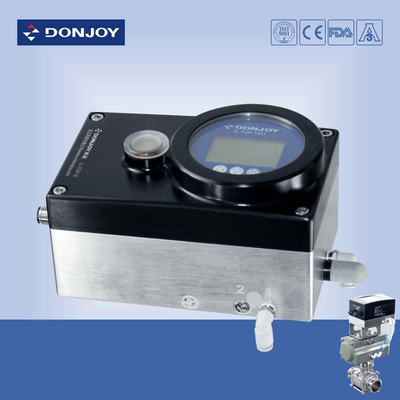

Pneumatische kleppositionair 0/4-20mA tot 0-5/10V signaalinvoer
Vervaardiging
| Productnaam | Intelligente kleppositionator van het vierkanttype |
| Kracht | DC.24V |
| Werkdruk | 10 bar |
| Pneumatische druk | 4-7 bar |
| Materiaal | SS304 / 316 |
| Werktemperatuur | -10°C ~ 130°C (-10°C ~ 150°C voor hoekstoelklep en bolklep) |
| Beschermingsniveau | IP67 |
| Standaardfunctie | 0/4-20mA tot 0-5/10V signaalinput |
| Optioneel | 0/4-20mA, 0-5/10V positiefeedbackuitgang |
| Optioneel | Device Net But Control |
| Operatie-interface |
LCD-scherm |
| Kenmerken | Intelligente positionering |
| Detail van de levering | Meestal binnen 20 dagen na ontvangst van T/T aanbetaling. |
Functiekarakteristiek
Certificering van explosiebescherming: EXD II BT4
Beschermingsniveau: IP67
Signalinput: 0-4/20mA, 0-5/10V
Signaalfeedback: 0-4/20mA, 0-5/10V
BUS-protocol: DEVICE NET BUS
Technisch kenmerk
De besturing kan worden gebruikt als positioner of procescontroller.
Als positioner kan de kleppositie worden ingesteld op basis van het ingestelde punt.
Als procescontroller ontvangt de MPU het signaal van de bediening door de instellingswaarde van de klep te vergelijken met de werkelijke positie van de klep, via het PIC-besturingsalgoritme,de procescontroller stuurt de klep naar de exacte doelpositie van de klep.
De regelaar bestaat uit een MPU, een detectie-eenheid voor het regelen van het signaal, een positie-detector, een LCD-scherm, een toetsenbord en een piezo-elektrisch klep, enz.
Installatie

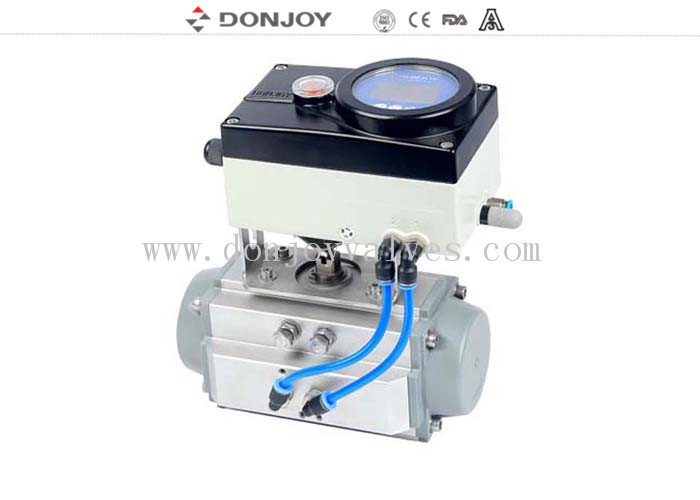

De actuatoren van de hoekvorming kunnen worden aangeboden, zoals de vlinderklep, de kogelklep en de kleppen, enz.
Specificatie: 1 inch - 12 inch, DN25 - DN200
Informatie over bestellingen
IL-TOP-S vierkantcontroller
| Model | Kenmerken | Positiefeedback | Beschrijving |
| De in punt 1 bedoelde informatie moet worden verstrekt aan de bevoegde autoriteit. | Positioner + procesbesturing | 4-20mA/0-5/10V | enkelwerkende |
| De in punt 1 bedoelde informatie moet worden verstrekt aan de bevoegde autoriteit. | Positioner + procesbesturing | 4-20mA/0-5/10V | Doppelwerkend |
| De in lid 1 bedoelde vergunning is niet geldig. | Positioner + procesbesturing | - Nee. | enkelwerkende |
| De in punt 1 bedoelde informatie is niet van toepassing. | Positioner + procesbesturing | - Nee. | Doppelwerkend |
| Het is niet toegestaan om een voertuig te gebruiken voor het vervoeren van een voertuig. | Positioner + Process Control + BUS | Eenvoudig werkend + BUS | |
| De in punt 2 bedoelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. | Positioner + Process Control + BUS | Dubbelwerkende + BUS |
IL-TOP-S vierkantregelaar (explosiebescherming: EXD II BT4)
| Model | Kenmerken | Positiefeedback | Beschrijving |
| De in lid 1 bedoelde vergunning is niet van toepassing op de vergunning van de bevoegde autoriteit. | Positioner + procesbesturing | 4-20mA/0-5/10V | Eenmalige werking - Explosiewaarden |
| De in lid 1 bedoelde informatie moet worden verstrekt aan de bevoegde autoriteit. | Positioner + procesbesturing | 4-20mA/0-5/10V | Dubbelwerkend - Explosie niveaus |
| De in lid 1 bedoelde vergunning is niet geldig. | Positioner + procesbesturing | - Nee. | Eenmalige werking - Explosiewaarden |
| De in lid 1 bedoelde vergunning is niet geldig. | Positioner + procesbesturing | - Nee. | Dubbelwerkend - Explosie niveaus |
| De in punt 1 bedoelde gegevens worden in de volgende tabel weergegeven: | Positioner + Process Control + BUS | Eenvoudig werkend, BUS - Explosiebescherming | |
| De in bijlage I vermelde gegevens moeten worden verzameld en opgeslagen. | Positioner + Process Control + BUS | Dubbelwerkend, BUS - Explosiebescherming |
Tag: Positioner, besturingshoofd.
