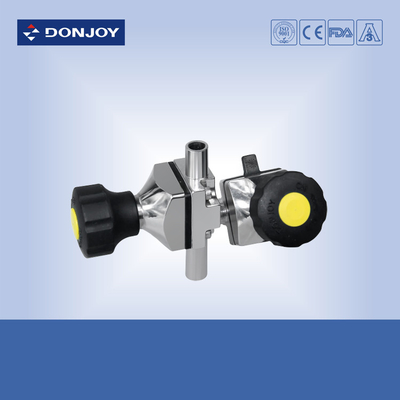

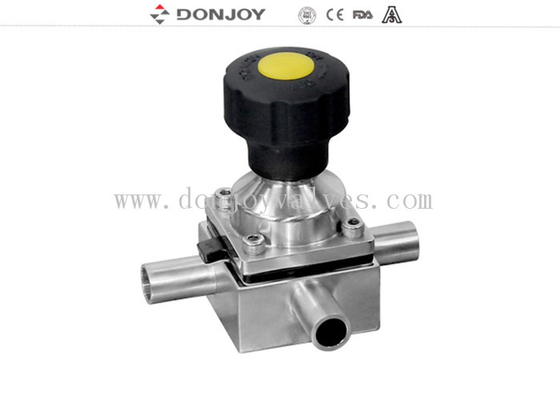

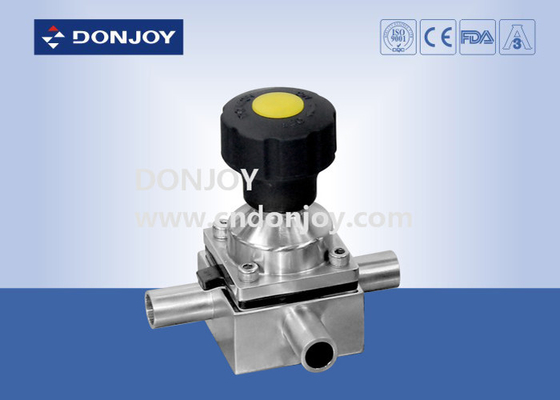

SS 316L kunststof handmatige mini drieweg membraanafsluiter met 3 poorten, gelaste uiteinden

SS 316L kunststof handmatig mini driewegdiafragma klep met 3De in bijlage I vermelde voorwaarden gelden ook voor de toepassing van de volgende voorwaarden:

Specificaties


Toepassingen

1. Didafraamklep met positioner/procescontroller ((IL-TOP)
2. Diafragma-klep met besturingseenheid ((C-top)
3. Valve positie regulator
4Positie sensor module.
5. accu van roestvrij staal
6. Kunststof actuator

Elektrische werking
7Elektrische diafragma klep

Handmatige bediening
8. Plastic Handle
9Roestvrij staal handvat

Materiaal van de klep
10- Lichaam: gieten / smeden

Werkingsbeginselen

1Het diafragma zorgt voor de bodymerk en de stoelverzegeling. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen

2Wanneer de klep gesloten is, beweegt een drukblok die het diafragma ondersteunt, zich naar de afdichtingsoppervlakte van het lichaam.Wanneer de drukplaat beweegt, buigt het diafragma en wordt het naar beneden gedwongen op het zitgebied in het midden van het lichaam, waardoor het stroompad door het lichaam wordt gesloten.

3De relatie tussen het lichaam en de drukplaat voorkomt overcompressie van het diafragma.

4De klep kan handmatig en pneumatisch worden bediend.

Certificaat van diafragma-klep

1Alle synthetische harsen en additieven voldoen aan de FDA-certificering.

2De chemische samenstelling van het materiaal, de fysische eigenschappen en het productieproces worden gedocumenteerd.

3.3-een consistentie de authenticatie

4.CE-PED/97/23/EG

5.EN 10204-3.1

Diafragma van de klep

1. EPDM+PTFE (lijm)Diafragma tablet hebben hoge chemische weerstand, hoge stabiliteit, goede flexibiliteit, lange levensduur, hoge afdichting, geen code degeneratie en niet beïnvloed door temperatuurschommelingen uitstekende prestaties,of het een thermische cyclus is, koude cyclus, of stoomdesinfectiesysteem.

Versterking: 1-3", DN20-DN80

Temperatuur: -20 tot 120 graden

2. EPDM+PTFE (Separate) Het kan de diafragma tolerantie verminderen en de levensduur van het diafragma verlengen

Versterking: 1-4", DN20-DN100

Temperatuur: -20 tot 150 graden

3 Eenvoudige afdichting (EPDM/SILICONE/FPM), Rubber diafragma ingebed een laag van gevulcaniseerde vezelslaag verbeteren de mechanische eigenschappen, dan diafragma onder druk en temperatuur heeft hoge afdichting stabiliteit,versterking van de vezelverharding in roestvrijstalen boutenHet is dus geschikt voor gebruik in vacuümomgeving.

Versterking: 1-4", DN20-DN100

Temperatuur: -10 tot 120 graden

4. Mini-diafragmapakket (EPDM, SILICONE, FPM, EPDM+PTFE)

Versterking: 1/4"-3/4", DN6-DN15

Temperatuur: -20 tot 150 graden

Oppervlaktebehandeling:

1.Voor mechanisch gepolijst: Inner Ra < 0,5 μm, Buiten: Van 1 tot 4" door zandblazen, onder 1" met spiegelpolijst

Indien u meer informatie nodig heeft, neem dan rechtstreeks contact met ons op.
